传动方式：
1型：传动方式为下传动《装置安装在设备旋转体上》
2型：传动方式为上传动《装置安装在设备固定体上》
3型：传动方式为上.下传动《装置以卧式方法安装在设备的特定位置上》

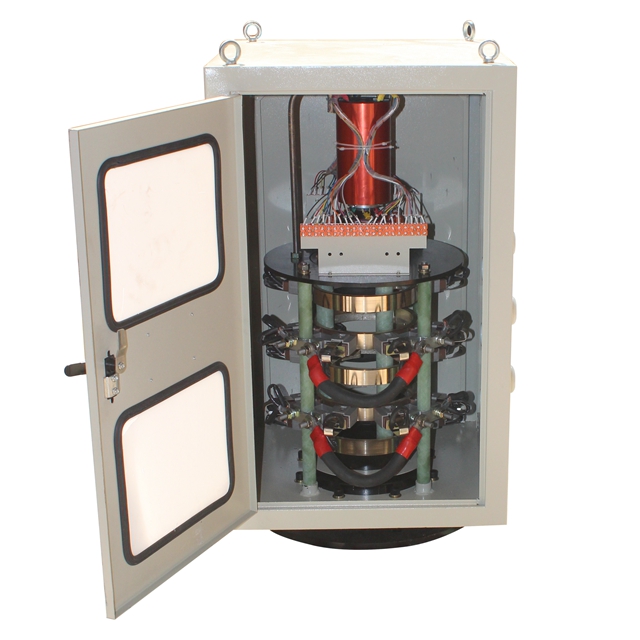

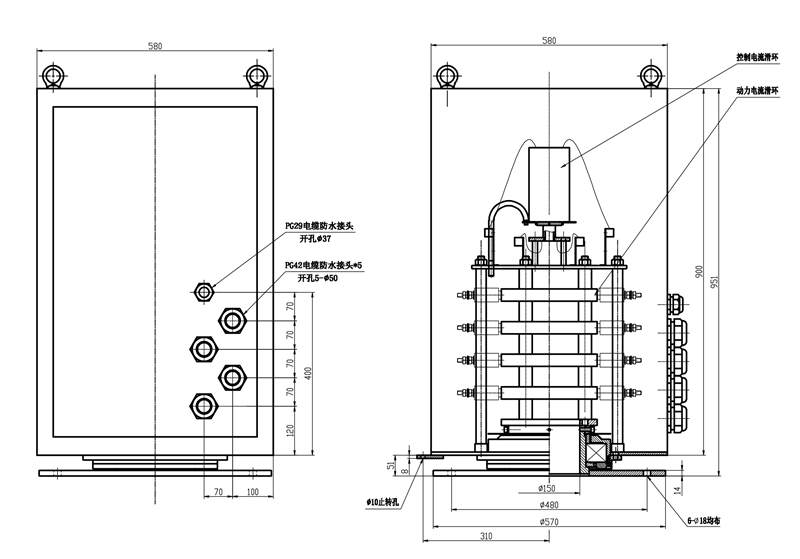

SC-630A-4-10A-40技术说明：
| 中心集电器动力环 |
4环，电压AC500V，频率50Hz，电流630A； |

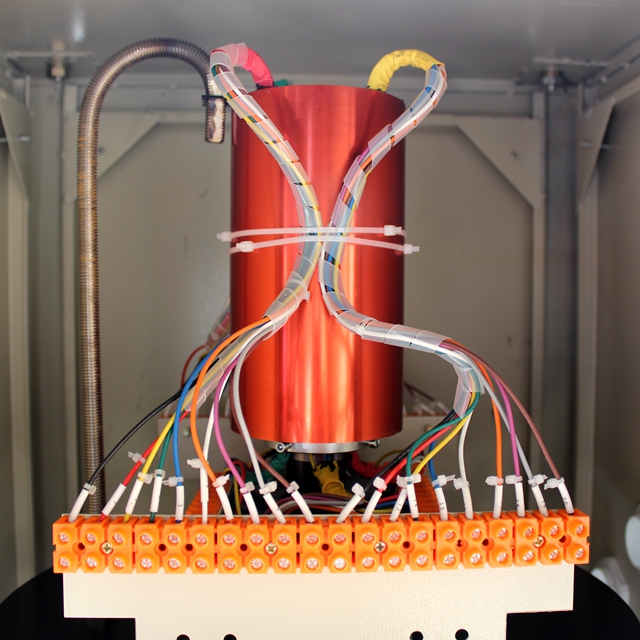

| 控制环 | 40环,AC=220V,频率50Hz,电流10A； |
| 防护等级 | IP54；（可定制） |
| 中心集电器轴孔规格 | ∅150mm |
| 绝缘电阻 | ≥500MΩ/500VDC |
| 抗电强度 |
动力环： 2000V/50Hz.AC 60S; 控制环： 1000V/50Hz.AC 60S; |
| 转速 | 0～300rpm |
| 环境条件 |
温度-40°C～+80°C |

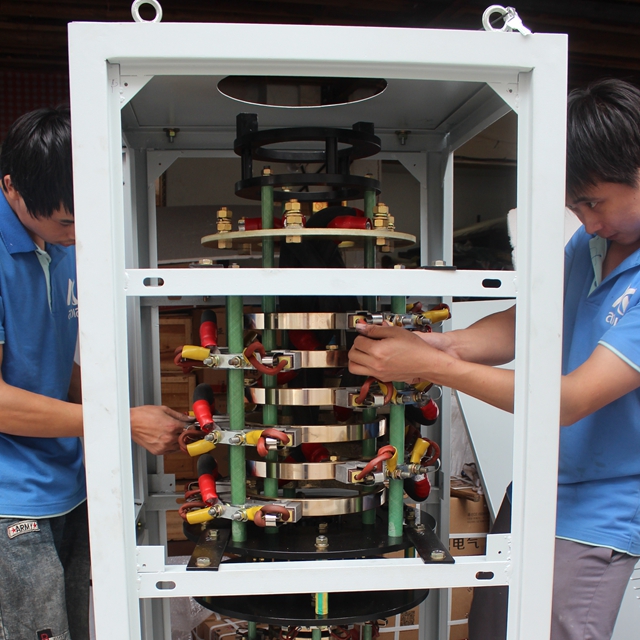

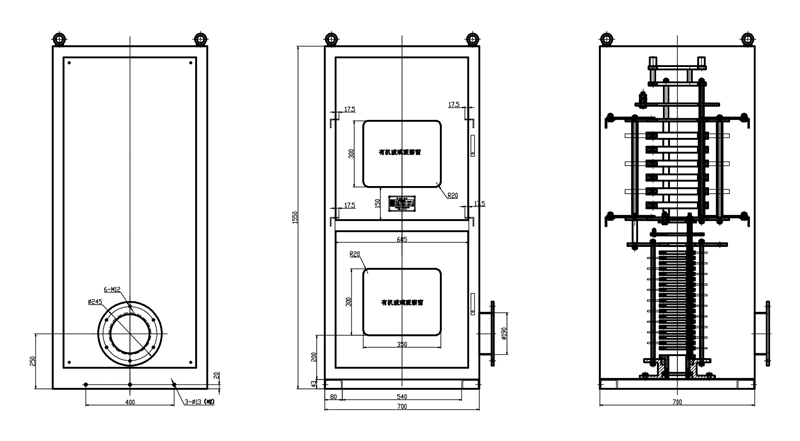

SRN700700-25P技术说明：
| 设计环路 | 25路 |
| 环路电压 | 0～380VAC/240VDC |
| 环路电流 | 630A/6路；40A/19路 |
| 接触类型 | 碳刷接触 |
| 绝缘电阻 | ≥500MΩ/1000VDC |
| 抗电强度 | ≥2000V/50Hz.AC 60S |
| 环境条件 |
温度-40°C～+80°C。 |

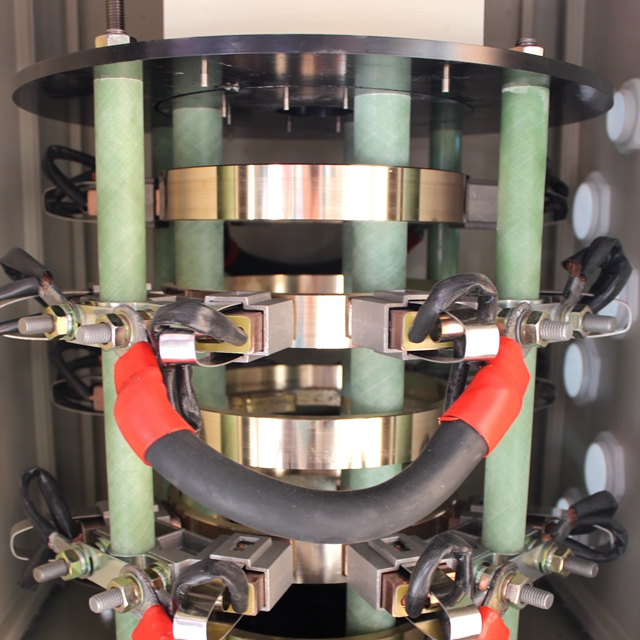

中心集电器解决了将电流从固定设备传送到转动的器件中，就是一个固定轴上的旋转部件以传送电力，大电流通过铜刷传送到导电环上，为确保最大的表面接触及稳定的电流，采用可变的独特弹簧设计以保证碳刷与滑环之间的恒定接触。控制、数据等微弱信号也可以采用贵金属刷丝多点接触，接触电阻极低，信号传输稳定。产品广泛运用于港口、码头、电站、水利工程和矿山、冶金等工矿企业。
订货需知：
a) 注明中心集电器的传动型式、大中小各环数量和承载电流；
b) 是否需要加护罩壳及可视窗；
c) 外型尺寸有何要求
安装与保养：
a) 中心集电器应垂直安装；
b) 定期检查碳刷磨损情况，清除碳粉和更换碳刷；
c) 保持干燥，停用后重新启用应作适当的干燥处理。
